Máquina de aderezo de rueda de diamantes EDM

● El lecho de la máquina herramienta adopta una estructura soldada de placa de acero, y el sistema de tanque de aceite y la bomba de aceite de trabajo se encuentran externamente para facilitar el mantenimiento y la limpieza.
● La máquina herramienta está completamente encerrada para evitar la fuga de fluido de trabajo. El lado izquierdo es una puerta conmutable para un fácil reemplazo de los electrodos de las ruedas de grafito, la parte posterior es una puerta de doble apertura para una fácil giro y formación de electrodos de las ruedas de grafito, y la parte delantera es una puerta corredera doble para el ajuste de procesamiento y el reemplazo de las ruedas de molienda de diamantes.
● La máquina herramienta se detiene automáticamente cuando se completa el procesamiento.

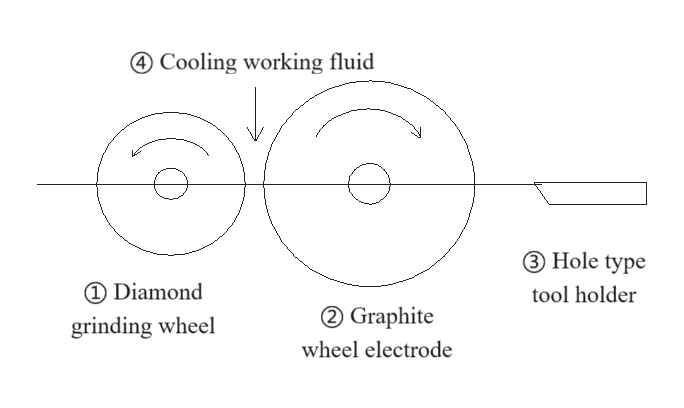

① Rueda de molienda de diamantes: limitada a la rueda de molienda de diamantes de enlace metálico, utilizando sujeción central de doble centro fijo de mandril, accidente de servicio de motor paso a paso, procesamiento manual/automático de alimentación giratoria.
② Electrodo de la rueda de grafito: use una rueda de grafito que sea fácil de procesar como electrodo, aplique el principio del mecanizado de descarga y use una chispa eléctrica para eliminar la parte de la rueda de molienda de diamantes a procesar. El orificio exterior de la rueda de grafito se gira y se forma mediante un cortador de agujeros sujetado en el soporte de herramientas.
③ Soporte de la herramienta del orificio: el cortador de agujeros se puede procesar mediante una máquina de corte de alambre y necesita cortar el ángulo posterior de 6 °, sujetar en el soporte de herramienta móvil, y el círculo exterior del electrodo de la rueda de grafito se corta y se forma.
④ Fluido de trabajo de enfriamiento: para garantizar el progreso suave del mecanizado de descarga, es necesario descargar el fluido de trabajo de enfriamiento (el fluido de trabajo es 7# aceite blanco o aceite de motor de 5#) en el área de procesamiento. El fluido de trabajo se descarga desde la parte superior del área de procesamiento, y la posición de la tubería de aceite de enjuague se ajusta repetidamente para garantizar que no haya llama abierta en el área de procesamiento.
