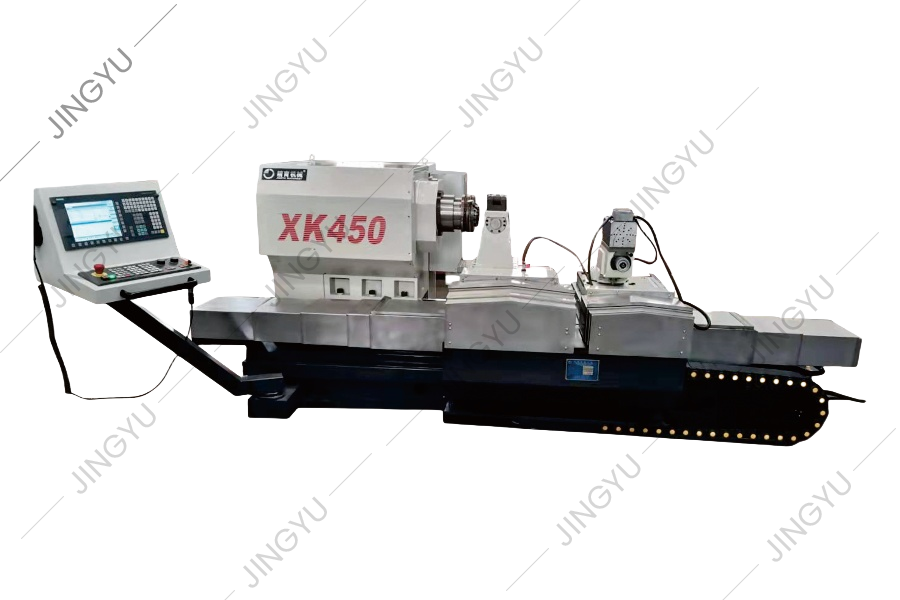

Máquina de fresado de anillo de rollo de CNC

● Esta serie de máquinas herramientas adoptan una estructura integral de lecho de 4 rieles, y el riel de referencia adopta el enfriamiento integral de frecuencia supersónica, lo que garantiza prominentemente la alta rigidez, alta precisión y estabilidad de toda la máquina. El riel de la máquina herramienta adopta un protector de acero inoxidable para la protección completa, que prolonga efectivamente la vida útil del riel de la máquina herramienta.
● El anillo de rollo adopta una estructura de ensamblaje de manga apretada, que es conveniente y rápida. El mandril en expansión está instalado en el huso de cabezal. Coloque el anillo de rodillos en el mandril en expansión, apriete el tornillo de bloqueo al final del mandril en expansión con una llave Allen, y se puede completar la instalación y el ajuste del anillo de balanceo que se procesará en la máquina herramienta.
● El riel de la guía de mudanza lateral del componente del cabezal de fresado del cortador volador adopta un soporte de pares de riel de riel de riel de rodadura cilíndrica de alta precisión de alta precisión. Asegura los requisitos de alta precisión y alta rigidez del movimiento de alimentación durante el procesamiento de cortadores voladores.
La cabeza de grabado y fresado adopta una estructura de rodamiento giratorio de alta precisión, que resuelve el problema de rigidez del soporte del cabezal de fresado y mejora en gran medida la sensibilidad y la precisión de posicionamiento de la dirección de rotación. El huso del cabezal de fresado adopta un huso eléctrico de regulación de velocidad sin paso de frecuencia variable con una potencia de 2.2kW y una velocidad máxima de 8000 rpm. Los clientes pueden elegir la velocidad adecuada para completar las necesidades de grabado de acuerdo con las necesidades de diferentes materiales (la velocidad del cortador de grabado de aleación es de 3000R/min, y la velocidad del cortador de grabado CVD es de 7000R/min).
● El cabezal de fresado rotativo y el cabezal de fresado de swing están configurados y controlados de forma independiente (no se requiere conversión mecánica o eléctrica), y no hay interferencia entre los componentes funcionales de la máquina herramienta. El rodillo se puede procesar completamente con una sujeción.
Después de que se completa la configuración de la herramienta inicial, la fresación de la mosca de ritmo cruzado y la molienda de carácter y patrones se pueden completar en un programa.
