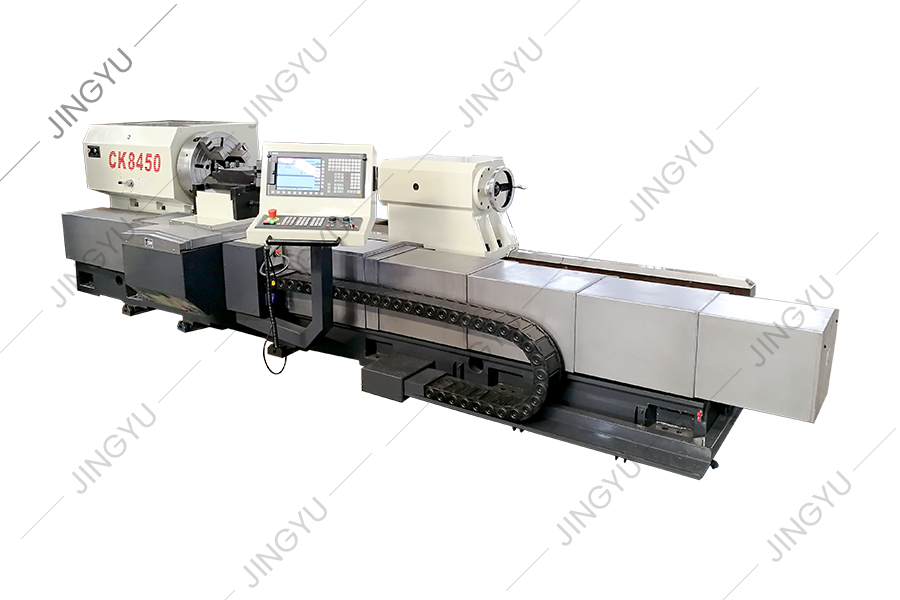

CK8450
● El lecho de torno de rollo de CNC adopta la estructura general de la riel de guía 4 1, es decir, la disposición horizontal del lecho de cuatro rieles rectangulares para proporcionar el movimiento y el posicionamiento de la silla de montar y la pala, y configurar un riel auxiliar en la superficie vertical de la parte frontal del lecho para el soporte de la silla de montar auxiliar, para garantizar que la silla de montar es mejor que la herramienta tiene un mejor rigidez rigencial, y puede ser una mayor cortadora.
● El riel de la guía de referencia de la cama adopta el enfriamiento general de super-audio, y la superficie coincidente se fija con un cinturón de blanda de guía importado para garantizar el movimiento micro-ropa de cada componente de alimentación y mantener una alta precisión y alta estabilidad durante mucho tiempo. Una cierta diferencia de altura está diseñada entre el riel de silla de montar y el riel del contrapolate para garantizar que los chips y el refrigerante no invadan el riel de silla de montar. La patineta adopta un riel de guía rectangular, lo que garantiza efectivamente la rigidez de corte y la vida útil.

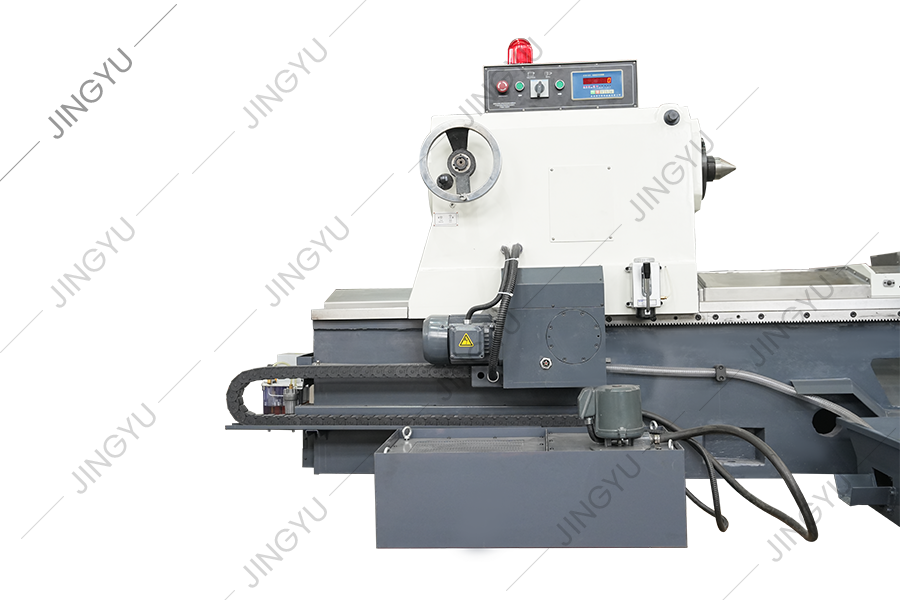

● El contrapolate adopta un huso giratorio independiente y una estructura de ajuste telescópico axial de la manga del contrapolandas. El orificio cónico del huso de la cola es MT6#. El cuerpo del contraalto adopta una estructura integral, que elimina las desventajas de la precisión inestable, la mala capacidad de carga y la mala confiabilidad causada por las estructuras de división superiores e inferiores tradicionales.
Se instala un resorte de mariposa en el husillo del contrapolate para compensar la influencia de la deformación térmica y garantizar la estabilidad durante el corte.

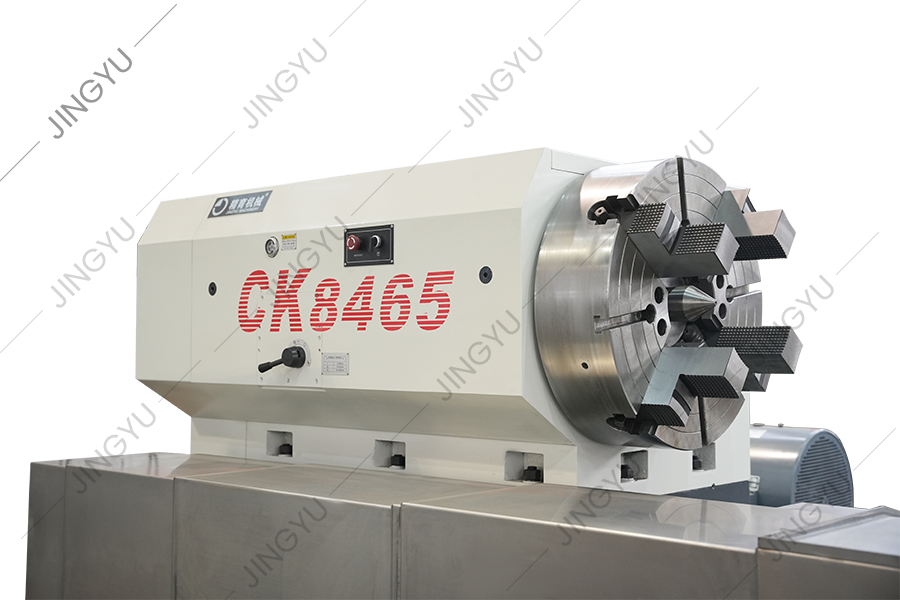

CK8465
● La máquina herramienta adopta la estructura general del riel de guía 4 1, es decir, la disposición horizontal del lecho de cuatro rieles rectangulares para proporcionar el movimiento y el posicionamiento de la silla de montar y la cola, y establecer un riel auxiliar en el riel auxiliar en la superficie vertical de la parte frontal del lecho de la cama para el soporte de sillín auxiliar, para garantizar que la saddle, el portavoz de la herramienta tiene una mejor rigidez, y puede ser una mayor rigming, y puede tener una mayor fiencia torre.
● El huso del torno adopta la forma de soporte de dos puntos, y la configuración de rodamiento razonable y el diseño del tramo hacen que el huso tenga mayor rigidez y capacidad de carga. El sistema de transmisión optimizado está impulsado por un engranaje de precisión de 6 niveles después de enfriamiento y molienda de alta frecuencia para que el cabezal tenga las características de bajo ruido, alta precisión de transmisión y gran par de salida.
La transmisión principal del eje adopta el esquema de regulación de velocidad sin paso impulsado por un cambio de regulación de velocidad de frecuencia de 3 engrasamiento y de frecuencia variable para que el huso de la máquina tenga un rango de regulación de velocidad amplia de 3-240 rpm y altas características dinámicas.
● El soporte de herramientas de silla de montar adopta un esquema de soporte de herramientas integral de tipo AO. El portavasos puede mejorar la rigidez del soporte de la herramienta y reducir la vibración durante el giro de la máquina herramienta. Y ajustando la posición del soporte para la herramienta para adaptarse al procesamiento de rollo de pase de ritmo profundo. Esta solución de descanso para herramientas es muy efectiva en los tornos de rollo de Herkules en Alemania. Cuando se gira el rollo de alta duración, la profundidad de corte única de un lado puede alcanzar los 10 mm.
Nuestra empresa también puede optar por configurar un titular de la herramienta CNC de acuerdo con los requisitos del cliente.
● La alimentación vertical y horizontal de la máquina herramienta adopta un esquema de transmisión de servomotor, reductor especial del servomotor y tornillo de bola de alta precisión para garantizar una transmisión de torque alta del sistema de transmisión sin reacción de retroceso hacia adelante e inversa, alta precisión de transmisión y sin histéresis.
CK8480
● El huso del torno adopta la forma de soporte de dos puntos, y la configuración de rodamiento razonable y el diseño del tramo hacen que el huso tenga mayor rigidez y capacidad de carga. El sistema de transmisión optimizado está impulsado por un engranaje de precisión de 6 niveles después de enfriamiento y molienda de alta frecuencia para que el cabezal tenga las características de bajo ruido, alta precisión de transmisión y gran par de salida.
La transmisión principal del eje adopta el esquema de regulación de velocidad sin paso impulsado por un cambio de regulación de velocidad de frecuencia de 3 engrasamiento y de frecuencia variable para que el huso de la máquina tenga un rango de regulación de velocidad amplia de 3-240 rpm y altas características dinámicas.
El chuck del husillo adopta un chuck de servicio pesado y un largo contacto con tapa, que puede transmitir un mayor par.
● El contrapolate adopta un huso giratorio independiente y una estructura de ajuste telescópico axial de la manga del contrapolandas. El orificio cónico del huso de la cola es MT6#. El cuerpo del contraalto adopta una estructura integral, que elimina las desventajas de la precisión inestable, la mala capacidad de carga y la mala confiabilidad causada por las estructuras de división superiores e inferiores tradicionales.
El contraproducción está equipado con funciones de detección digital y pantalla de alarma para la fuerza de empuje superior para evitar daños y desgaste excesivo de los rodamientos de máquina herramienta y las piezas causadas por la fuerza de empuje ilimitada.
● La alimentación vertical y horizontal de la máquina herramienta adopta un esquema de transmisión de servomotor, reductor especial del servomotor y tornillo de bola de alta precisión para garantizar una transmisión de torque alta del sistema de transmisión sin reacción de retroceso hacia adelante e inversa, alta precisión de transmisión y sin histéresis.
El hierro inclinado del riel guía adopta un mecanismo de ajuste de trinquete para facilitar el mantenimiento posterior.
CK8485
● El huso del torno adopta la forma de soporte de dos puntos, y la configuración de rodamiento razonable y el diseño del tramo hacen que el huso tenga mayor rigidez y capacidad de carga. El sistema de transmisión optimizado está impulsado por un engranaje de precisión de 6 niveles después de enfriamiento y molienda de alta frecuencia para que el cabezal tenga las características de bajo ruido, alta precisión de transmisión y gran par de salida.
La unidad de huso principal adopta el programa de control de velocidad sin paso de la unidad del motor de control de velocidad y control de CC, lo que hace que el huso de la máquina tenga un amplio rango de control de velocidad de 3-240 rpm con altas características dinámicas. Para los requisitos de corte del gran volumen de eliminación de costillas y reparación y rollos de facturación, se puede utilizar una marcha baja para garantizar el par constante del motor principal, así como la eficiencia de corte. Para los rollos terminados necesitan características de corte de alta velocidad. Se puede usar una marcha alta y también puede mantener el par constante del motor principal, para garantizar la eficiencia de corte.

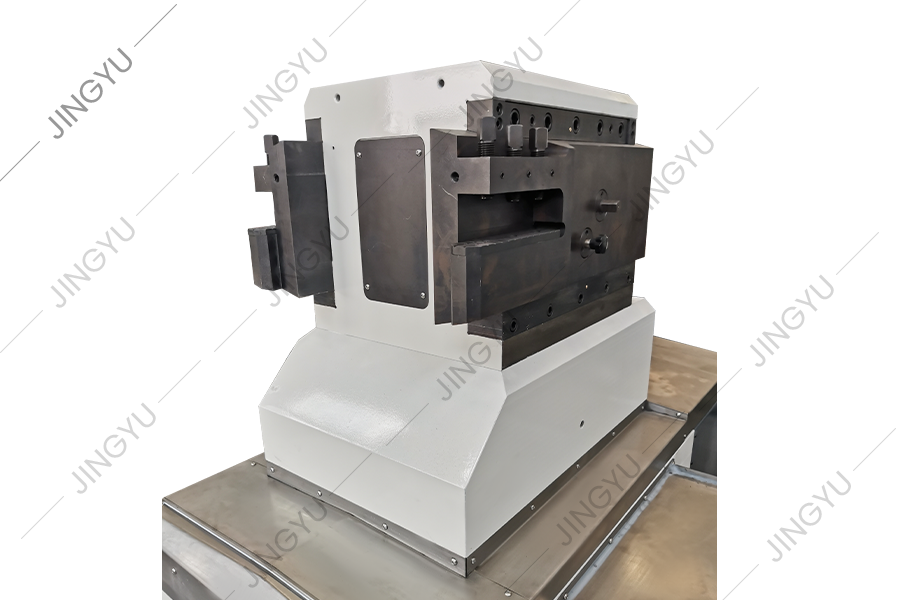

● El soporte de herramientas de silla de montar adopta un esquema de soporte de herramientas integral de tipo AO. El portavasos puede mejorar la rigidez del soporte de la herramienta y reducir la vibración durante el giro de la máquina herramienta. Y ajustando la posición de la placa de descanso de la herramienta para adaptarse al procesamiento del rollo de pase de ranura profunda. Reduzca la falta de rigidez causada por la extensión del mango de la herramienta, de modo que la herramienta maneje la resonancia, afectando el rendimiento de corte. Esta solución de descanso para herramientas es muy efectiva en los tornos de rollo de Herkules en Alemania.
Nuestra compañía también puede optar por configurar el soporte de la herramienta CNC de acuerdo con los requisitos del cliente (se recomienda que los usuarios de Angle Steel elijan).
