● Esta serie de máquinas herramientas tiene una estructura de riel de guía de V plano, enfriamiento de súper audio, HRC48 o superior, buena rigidez, puede soportar una mayor fuerza de corte, buena resistencia al desgaste, buena precisión guía de guía y buena retención de precisión.

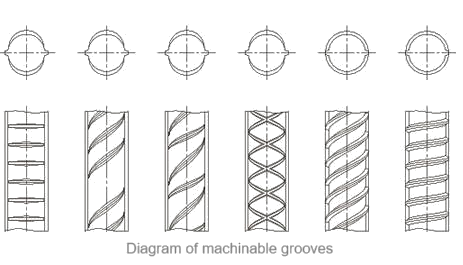

● La máquina herramienta adopta un nuevo mecanismo de ranura de cortador de moscas y una estructura de cambio rápido de grabado en la cabeza de fresado. La serie de nuevas estructuras funcionales de la transmisión del cortador de moscas, la sujeción de posicionamiento y la estructura de soporte abandonan la estructura de engranaje de gusano tradicional utilizada en las partes de transmisión giratorias de alta velocidad (en la transmisión de alta velocidad, el engranaje de gusano se usa y fallan fácilmente, y la eficiencia es baja) para lograr resultados eficientes y rápidos. La estructura del cortador de moscas procesa las ranuras de costillas transversales, y el sistema de cortador de moscas tiene una buena rigidez, estabilidad y confiabilidad de soporte. La estructura ha obtenido una patente nacional, y la máquina herramienta ha obtenido 2 patentes nacionales.

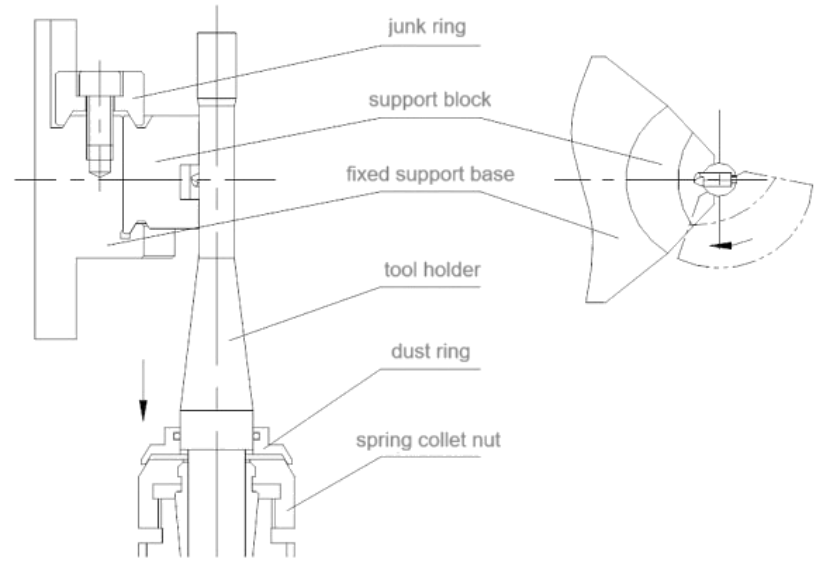

● La estructura de soporte de cortador de moscas se basa en las características del mismo tipo de máquinas herramientas en Italia. El bloque de soporte está respaldado por una superficie de arco, que tiene un buen efecto de soporte; El cenador de cortadores se fija con una tuerca de arañazos de primavera; Al mismo tiempo, se usa una punta móvil en la parte superior del cenador para mejorar la rigidez y precisión de soporte de la orina del cortador. El cortador de moscas tiene una estructura razonable, dándole alta rigidez y alta precisión.
● El mecanismo de transmisión de cortador de moscas servo adopta la transmisión pura de engranajes (precisión de 6 niveles, molienda), que proporciona alta precisión de transmisión, alta rigidez y suavidad.
● El huso del cabezal de fresado adopta la conversión de frecuencia Regulación de velocidad sin pasos El huso eléctrico, con una potencia de 2.5kW y una velocidad máxima de 8000 rpm. Según las necesidades de diferentes materiales, la velocidad de rotación adecuada se puede igualar para completar las necesidades de grabado. Al eliminar la estructura de soporte del cortador de moscas, se puede convertir en un mecanismo de grabado de la cabeza de fresado, que es conveniente y rápido.
● El cabezal de fresado de grabado está respaldado por el último riel de guía de arco de rodillo, que resuelve el problema de rigidez del soporte del cabezal de fresado y mejora en gran medida la sensibilidad y la precisión de posicionamiento en la dirección de rotación.
● El software de programación automático desarrollado por nuestra empresa y Siemens está integrado en el sistema CNC. Solo necesita ingresar parámetros, como el diámetro del rollo y las especificaciones, y el programa de procesamiento de ranuras de Crescent y el programa de grabado se editarán y generarán automáticamente. El software reduce el trabajo de programación tedioso y mejora la eficiencia del procesamiento. Durante el proceso de mecanizado, la función de inserción del volante se puede utilizar para ajustar el proceso de corte en cualquier momento sin detener la máquina, lo que facilita establecer la herramienta.
