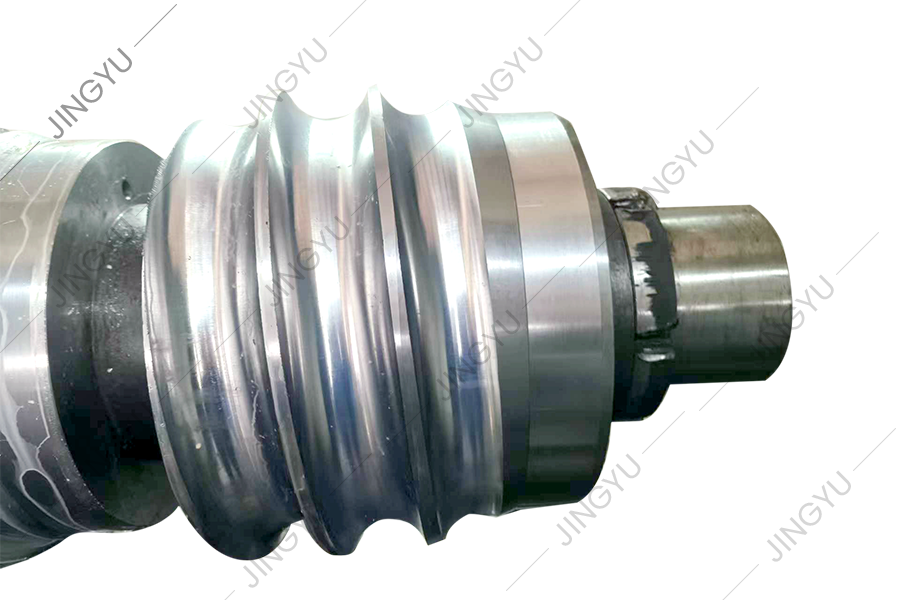

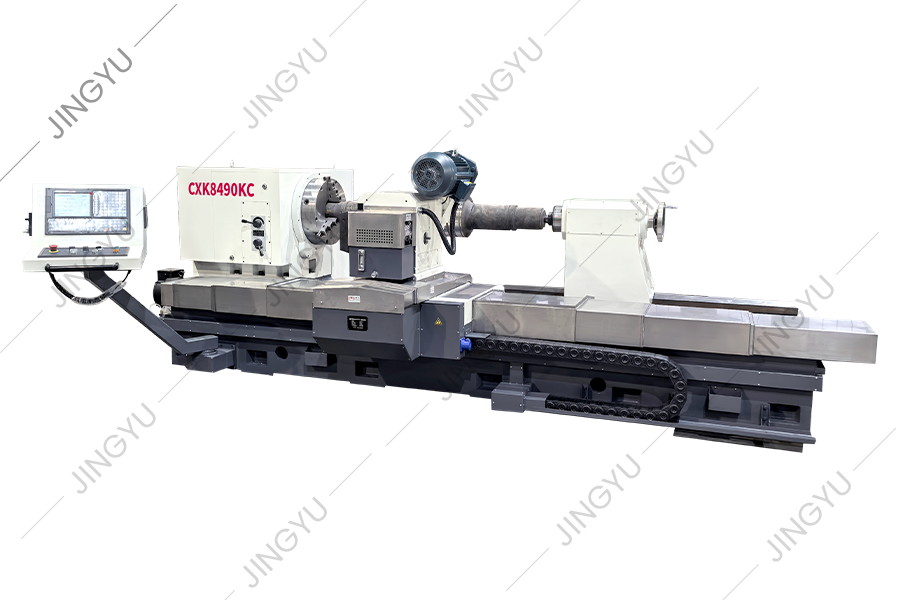

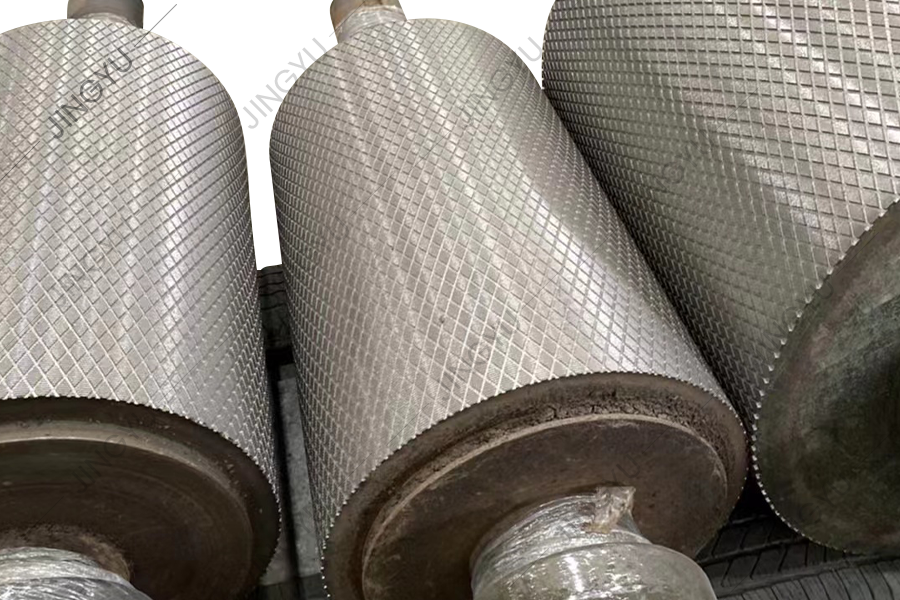

Esta máquina herramienta es un nuevo tipo de máquina herramienta de ranura de rollo CNC desarrollada basada en la serie de máquinas de fresado CNC Roll de la compañía y después de la investigación y análisis completos de las ventajas y desventajas de productos similares en el hogar y en el extranjero. Es adecuado para rollos de procesamiento con un diámetro inferior a 900 mm y una longitud de menos de 2500 mm. Puede crear automáticamente surcos en la superficie del balanceo para satisfacer las necesidades de procesamiento del mercado de surcos unidireccionales o ranuras cruzadas de dos vías.
● Esta serie de máquinas herramientas adopta una estructura integral de lecho de 4 rieles y se proyecta integralmente para una mejor estabilidad. El riel de la Guía de referencia adopta el enfriamiento ultrasónico general, lo que garantiza la alta rigidez, alta precisión y estabilidad de toda la máquina.

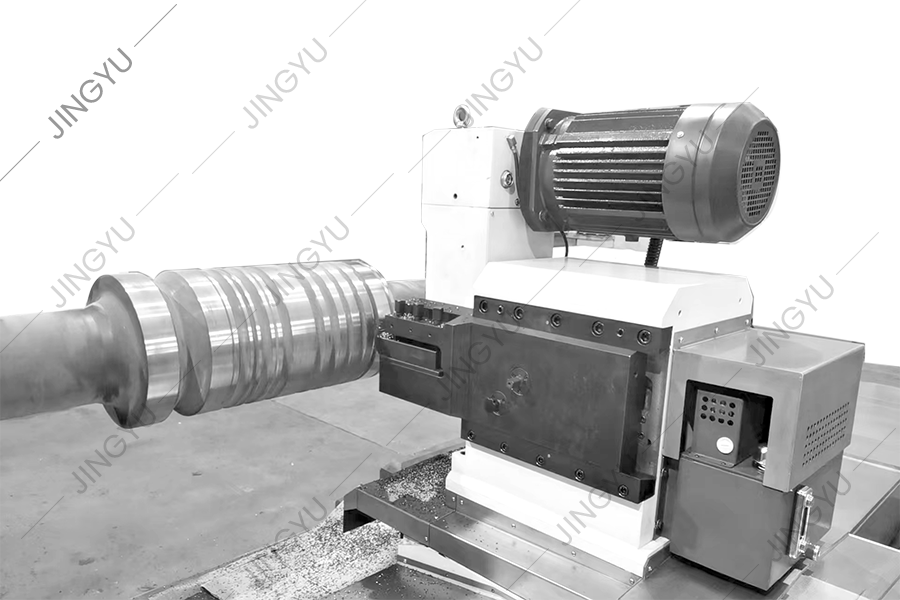

● El riel de la guía de mudanza lateral del componente del cabezal de fresado de la cabeza de la mosca está soportado por un riel de guía rectangular de servicio pesado para garantizar los requisitos de alta precisión y rigidez del movimiento de alimentación durante el procesamiento.

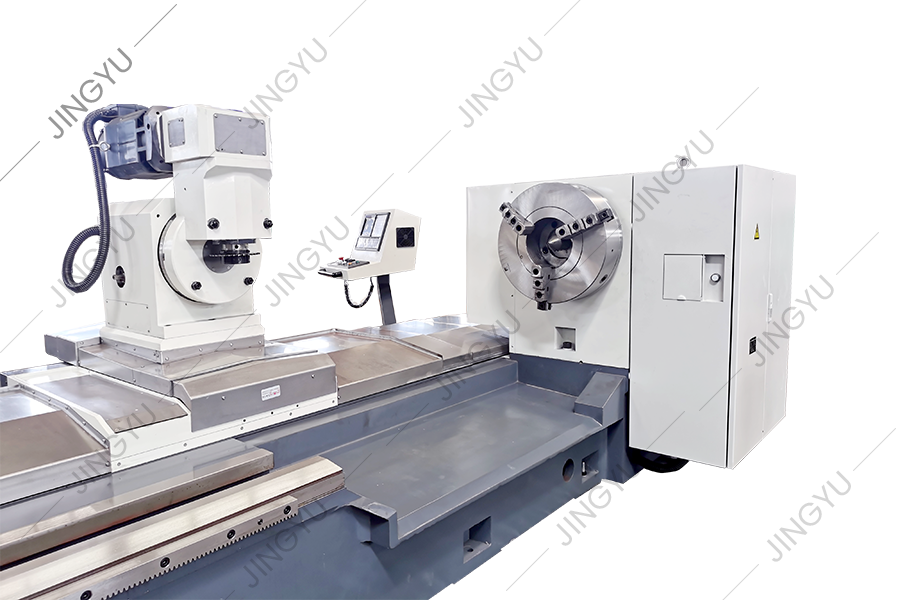

● La cabeza del cortador se fija en la placa de indexación giratoria y se puede girar al ángulo correspondiente según sea necesario para satisfacer las necesidades de corte de diferentes ángulos.
● La cadena de transmisión del cabezal del cortador está impulsada por engranajes de tierra de alta precisión para garantizar que la trayectoria de la herramienta ejecute completamente los requisitos de instrucción del programa del sistema CNC, eliminando defectos ocultos como el desajuste de ritmo y las herramientas rotas causadas por la mala precisión y la rigidez de la cadena de transmisión. El cabezal de fresado adopta la transmisión de engranajes para satisfacer la demanda de un par constante durante el proceso de corte. La velocidad del cortador de fresado adopta la regulación de velocidad sin paso del motor principal para cumplir con los requisitos de velocidad lineal de diferentes herramientas de corte.
● Los ejes de movimiento lineal longitudinal y transversal de la máquina herramienta son impulsados por tornillos de bola de alta precisión para evitar la inexactitud de la transmisión de engranajes y bastidores. Bajo el control automático del sistema CNC, se puede lograr un movimiento automático y posicionamiento preciso de un patrón de orificio al siguiente.
